・AF-AGCによるSメータ、パワーメーター表示あり
・送信機系統図、測定データ提供により免許申請へのハードル下げ

説明書　SW_6B_Manual_final_J (2).pdf
修理解説書　SW_6B_Troubleshooting_guide_final_J (2).pdf

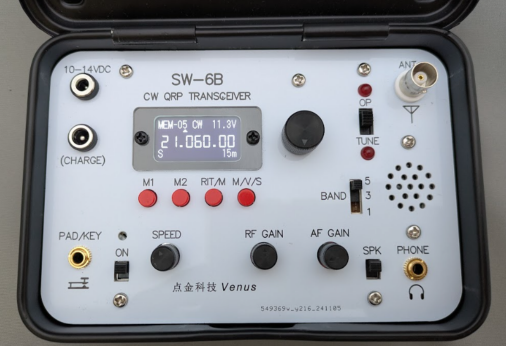

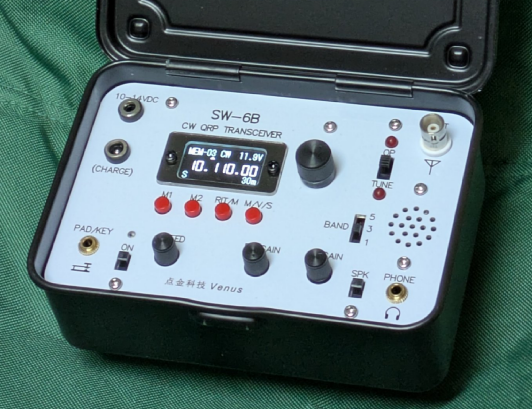

操作性はSWシリーズと同じです。メモリーボタンが２ｃｈに増えています。アンテナのＴＵＮＥ切り替えがあります。
スピーカーはケースがエンクロージャーになり、とても良い音がします！

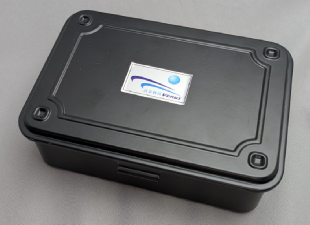

全く無線機と分からない外観は輸送や家庭内リスクを低減します。

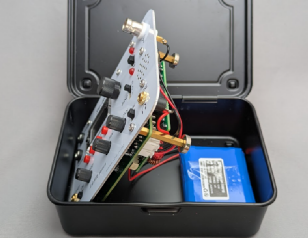

きっちり嵌合していますがＢＮＣコネクタを垂直に持ち上げることにより
マグネットが外れで無線機アセンブリを取り出せます。

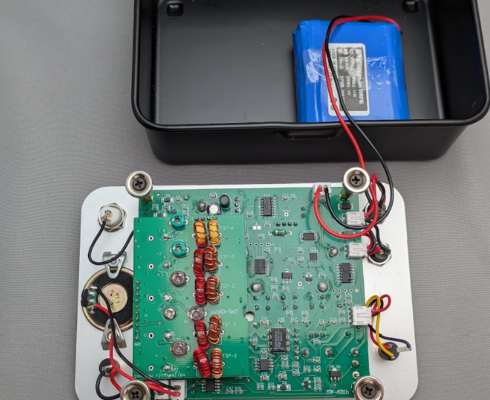

バンド毎のＬＰＦがサブ基板に汲まれておりスプリアスは上々となります。
バッテリーは３直の18650、2000ｍAh以上が内蔵されており、一日遊んでも大丈夫です。

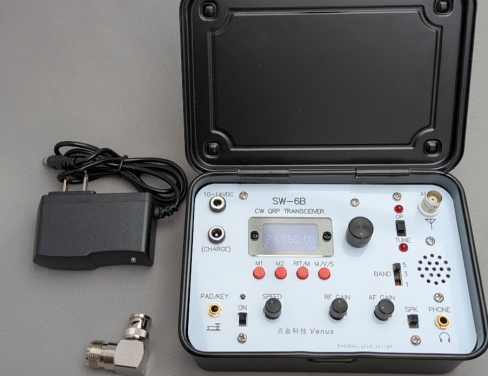

付属品：充電用AC-DCアダプタ、BNC⇔Mコネクタ（UHF)変換器

　

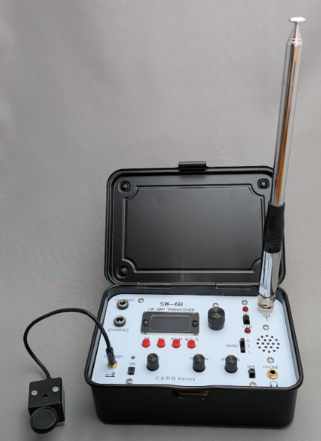

ローディング入りロッドアンテナとグランドワイヤーを用いてスパイラジオの夢をかなえる一台です。
運用中、背後の（X)YLさんにはご注意ください。

NEW!
シリーズ差分比較表、

	SW-3C	SW-3B	HT-1A	SW-6B
高さ　　W（�o）	44	25	58	５５
幅　　　H（�o）	100	104	110	１６０
奥行き　D（�o）	103	71	103	１００
重量（ｇ）	250	180	400	520（電池+150）
エレキー機能	○	○	○	○
メッセージ数	１	１	ー	２
リチウム電池内蔵			○	○
スピーカー内蔵			○	◎
RFアッテネーター	○	○	△
POメーター表示	○	○	Sのみ	○
バンド	7/10/14	7/10/14	７/10	3.5/7/10/14/18/21
機能ボタン数	４	３	２	４

送信機系統図
（HT-1Aブロック図を引用）SW-6Bも基本構成は同じです、作成中

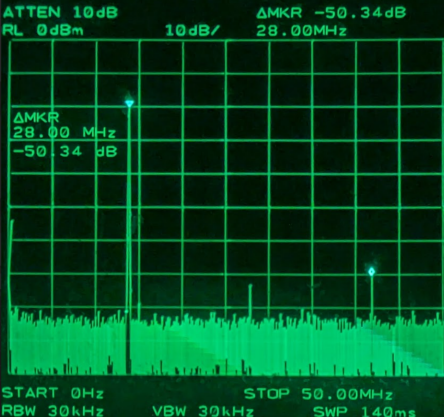

スプリアスは-50dBの新スプリアス基準をほぼ全バンド満たします。

仕様　

・外形寸法: 約 160mm × 110mm × 55mm / 6.3 in by 4.3 in by 2.2 in.(金属ケース) ・重量: 約 660g 　3 セル 18650 Li-ion 電池を組み込み時 (金属ケース) ・動作電圧: 10-14VDC、逆接続保護回路あり ・消費電流: 　受信時 - 約 70mA(内蔵スピーカをオフ時)、約 100mA(内蔵スピーカ最大) 　注意 - 音量の設定により消費電流は変化します。 　送信時: 0.7〜0.8A(DC12V 時) ・周波数範囲 　受信時: (1) 3-5MHz, (2) 8-11MHz, (3) 6-8MHz, (4) 8-16MHz, (5) 16-22MHz 　送信時: (1) 3.5-3.8MHz/80M,(2) 10.1-10.15MHz/30M,(3) 7.0-7.2MHz/40M, 　(4) 14.0-14.35MHz/20M, (5) 18.068-18.168 MHz/17M, 21.0-21.45 MHz/15M ・フィルタ: CW/CWR、SSB(2 つのフィルタを自動的に切り替えます。) 　CW フィルタは約 400Hz、SSB は約 2kHz の帯域幅です。 ・RIT/XIT 設定: 　RIT: -9KHz 〜 +9KHz、10Hz ステップ 　XIT: -30KHz 〜 + 30KHz、 100Hz ステップ ・出力電力: 約 5W(DC12V 時) ・スプリアス: -50dBc 以下(バンド外、およびスプリアス放射を含む) ・サイドトーン: 600Hz ・キーヤ:内蔵のオートキーヤの速度調整フロントパネルから設定可能です。 ・メモリ: 各バンド毎に 8 つの保存周波数チャネルがあり、ユーザが任意に周波数や動作 モードを保存することができます。 ・受信モード:CW、CWR、USB、LSB 　注意 - SSB の受信モードでも CW の送信可能で、CW/SSB のクロスリンクが可能 ・AGC: オーディオAGC S メータにより相対信号強度を表示

■注意点
・本機に限らず中国製の3.5mmジャックは華奢なつくりのため接触不良が起きやすいです
抜き差しはていねいに、こじったりしないようにして下さい。
・BNCコネクタはRG-58Uなどセンターピンの太いものがあります。
　差さらない場合には無理にこじらずコネクタを壊さないようにして下さい。

---

共同購入：
以下の枠内をテキストコピー、記入編集してメール
mx6s(ｱｯﾄﾏｰｸ)ybb.ne.jp

Subject ：SW-６B共同購入希望（コールサイン） ■頒布参加情報（そのまま宛先ラベルになります） 　・郵便番号： 　・住所： 　・お名前： 　・コールサイン： 　・電話番号：  ・振込：　PayPay銀行、郵貯送金ぱるる　←いずれか選択 　・振り込み予定日（　月　日）　←予定日を早く頂けると準備助かります ■ご注文・本体　 完成品　４２，８００円（送料８００円）在庫ない時は２週間程度 （充電ケーブル、申請用の送信機系統図添付） ・保証認定用　測定＋測定データ　０円（納期＋３日程度）

保証体制
頒布価格から僅かな予備費を積み立てることにより、予備品あり
国内頒布品は通常使用における頒布後１年間保証します。
水濡れ、屋外使用落下、ファイナルの破損は保証しません。
エンコーダー、LCDの交換などは送料を除き無料です。

完成度は高いですが基本はアズイズ提供の無線機です。
JAのハム仲間が安く楽しみ、ニューカマー増を夢見て頑張っています。
ご自分だけ過度なサービス要求をされる方はお断りすることがあります。

頒布作業はボランティアです。営利事業ではありません。
Amazon・ネットショップなどのような即時対応を求めないでください。
メール返信は週末、数日後になることもあります。ご理解ください。

その他共同購入の流れはKN-Q7A（KN-Q7A自体は販売終了）に準じます。

---
