QYT28購入者ページ
【常に更新中、リロードしてください】
サポートは頒布参加者様の共益費でまかなっています。
たいへんすみませんがご購入者様（および譲り受けた方）以外はサポートできません。
【更新情報】
7/30 【購入者向け無料配布】 徹底解説書Rev2.0
6/20 JARD保証認定機種リストに入りました
――2024―――
5/2 ベランダ用フォールデッドダイポール⇒終了しました
3/24 車載用電源アダプタ
1/7 スペアリチウムイオン電池 ⇒終了しました
――2023―――
10/1～ RC５アップデート受付
9/16～ QYT28用ケース頒布
6/12 【購入者向け無料頒布】モービル用インバータ ⇒終了しました
6/7 【購入者向け無料頒布】モービル用充電器セット ⇒終了しました
5/6～ RC3アップデート ⇒終了しました
5/1 追加購入品のご案内（移動用インバーターセット⇒終了、組み込みバッテリー）
4/3 BULLETIN22-04を一般頒布（受付～100の方）へ郵送、
3/29 RC3アナウンス、
――2022―――
修理事例、分析、改善についてはニャンダース軍曹Blogも参照ください。
http://jo1acw.blogspot.com/
1.購入者サポート
（１）徹底解説書Rev2.0配布 非売品 送料 0円発送中です
（２）フォールデッドダイポールキット 1200円 全数終了
ご自宅から飛ばしたい方に、ベランダに簡単に設置可能です。
フルサイズアンテナはロッドアンテナより１ランク上の性能を提供します。
ご自分で揃えられる場合フィーダーはオヤイデ電線のみ扱いです（108円／ｍ）
https://shop.oyaide.com/products/p-4852.html
（３）車載用電源アダプタ 1900円 送料300円【New】
自動車の移動運用ご希望の方のために用意しました。無線機は自動車電源に連動します。
シガープラグまでカールコードですっきり。もちろんシャックでもご利用可能です。
ダッシュボード上のハンディ無線機設置は走行中も視線の移動がなくFBです。
（４）QYT２８ケースを頒布 価格1750円送料250円
自立します PTT側 マイクコネクタ側
上面 下面 背面
（５）リチウムイオン電池 ３５００円、送料３５０円 全数終了
スペアのリチウム電池必要の方のリクエストで準備しました。
PSE法によりバッテリー単体販売が違法のため、組み込み部品としての提供になります。
（６）ブロック-周波数・モード設定のRC５最適化
リリース名
RC1 初期試買分、
RC2 第二ロット受付便号 2-001～099（BULLETIN22-04にてご案内）
RC3 第二ロット受付番号 2-101～、4月、5月分
RC5 2022年9月頒布分から
RC:Relese Candidate、RC5＝Golden Master 最終版の予定です。
QYT最新ファームのAMブロック拡大に合わせ、横浜近郊局の協力により設定が更新されました。
・AMブロックが拡大します
・デジピータ、レピーターへのアクセスを考慮しました
・RC5はRC３においてINブロックとCEブロックを入れ替え、EUブロックの次に２９メガFMブロックが来ます。
・MEMブロックはワッチで便利な周波数もいれました。RC３完了の方はそのままでもOKです。
・RC5はRC5-ノーマルとRC5-BEEP（EUブロックに0.2秒の極短の上品なビープ付加）があります
RC5への対応はセンドバックで対応します。
２．28MHz伝搬
コンディションよかったら、SNS,Webページは後回し。オンエアしてバンドをにぎやかしましょう。
https://hfstart.nict.go.jp/jp/
３．到着後、共同参加者→頒布側対応
・品物が足りない→メール下さい
・ご感想→ありがとうございます。現在QRLのためメールへのレス短くなります。
・定量評価、発見、QSO実績→各自公開下さい、メール可→本ページに転載→各局にフィードバック
・BBS書き込み→本ページに転載→購入者各局にフィードバック
・保証認定通った→おめでとうございます！
・QSO出来た、Es出来た、DX出来た→おめでとうございます！！
・リグQSYしたい→転売先の方まではサポートできません。
・ｘｘについて回答が欲しい→（1）Ｗｅｂ、（2）送付されたもの、（3）こちらが情報のすべてです
４アマ機種のため詳しく説明しています。これ以上はありません。
４．送信機系統図
パワポファイル
https://jl1kra.sakura.ne.jp/qyt28-block.ppt
最近の実績ベース：JARD 1-3週間→関東総通1週間→免許状
５．追加技術情報
◆SINAD測定：（続報＋追加実測データ）JA5GHK/exさん
QYT28の受信感度測定を行いましたので、結果を添付します。
SNR:10dBとして、全高調波歪み率計の数値で31.6%以上、とすると
AM：2.24[uV] FM：1.0[uV] となりました。
信号発生器の変調信号の歪み率も含まれているためか、入力信号大で
ノイズが小さく聞こえる場合でも、歪み率の数値があまり下がりません。
特に、FMの場合は、何かノイズが感じられます。
（機種比較表 既存機にくらべ特段高くはない、スペックは達成）
*JA5GHKさん測定、SGの周波数偏移を若干下げるとFM感度は0.71uV,まで向上
ネットではIC-R6とは同等との受信リポートあり。
**AM,FMそれぞれの測定感度はスペックシートに無し
・メーター軽い？
初心者の方へ、Sメーター＝感度ではありません。
コードレスホン用の復調ICを受信に使っているのでS表示に使う
RSSI(Receive Signal Strength Indicator)のダイナミックレンジが狭い。
同じICを使っているIC-R5と同じ。受信をしているとSと了解度が一致しない。
S=7でも了解度がよい時、悪い時があるのがわかるはず。
受信実力はAZ-11と同等です。
◆ACアダプタ、リチウム電池
パックフル充電12.5V⇒パック終了電圧11.1V
１６V １A 純正品PSEなし
１５V 1A PSE対応品：12.5Vフル充電＝セル4.2V
１５V 0.8Aに：LED赤点滅、12.2V＝セル4.1Vまでにて充電終了
放電完了電圧11.1V（セル3.7V：傷まない）
バッテリーのシャットダウン時→電圧０V
SoC理解（送信時２A＝0.5C、受信時800mA＝0.2C）
電圧ゲージと実際の電圧
リチウム電池の学習
万一燃えたらどうするか（水をぶっかける、バケツに沈める、外に出す）
屋外で使うときは落下に気を付けてください

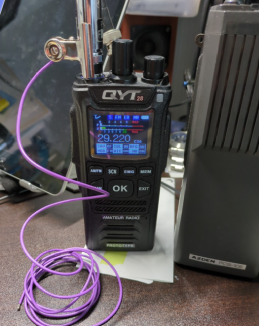

◆ロッドアンテナ比較（２７Ｍ vs ２８Ｍ）
最近見かける２８Mハムバンド用ロッドアンテナは追加で買うべき？
表：アンテナと受信ＲＳレポート比較
条件：見通しなし２ｋｍ ＧＷ （手持ちＱＹＴ２８＋DUT ⇔ 手持ちＱＹＴ２８）
２７Mも２８Mも手持ちアンテナ単体では送信時SWR＞２、受信ＲＳに差はなし、
いずれもカウンターポイズによりアナライザーではバンド内の送信はSWR＜２に下がる
カウンターポイズで送受ともにＳは＋１アップ！
あたりまえですが、ロッドアンテナの伸縮により中心周波数を調整可能。
◆ファイナル熱問題関係
解決されたため別ページに移しました
現在頒布中の物は全数対策済みです
６．徹底解説書の訂正
・機能全般、実機優先です
・p8：ブロック図 RF pre 3SK294 :実機上確認
.
・トランジスタ MJE-2955
・p12：バッテリ 4セル→3セル
・p13：簡易測定 400kHz→400Hz
・その他文章がへん、、、。
７．各局からの運用・使用・実験報告 フィードバック
頂いたメールなどから各局に役立つ情報を適宜引用します。
上手くいかなかったことも有用な情報です。Ｅｓ関係はメール多数のため省略します。
――――――――――――――――――――――――――――――――――――
・AMRC配布冊子
６ｍＡＭロールコールグループのハムフェア配布冊子２０２２の５０ページに
３エリアの購入者様がQYT28をレビューされています。たいへんFBな記事になっています。
https://drive.google.com/drive/folders/16tu4zXEgDzr-3pIsrNMQpOxiXkbbt6rl
――――――――――――――――――――――――――――――――――――
・復活メッセージ多数
35年位前の29MHzブーム？のときからしばらく10mFMにはまっていましたが、
ごたぶんもれず仕事等が忙しくなり 他バンドを含めてアクテビティ駄々下がりでした。
というわけで10mFMには思い入れが有り、ディスコンになってからAZ11を知ったときは本当に残念でした。
今回のQYT28頒布はそういう意味で私にとって非常にうれしい出来事でした。
――――――――――――――――――――――――――――――――――――
・初心者向けに運用スタイルの紹介
肝心のcondexは低下気味で局数は僅かでしたが、
中でも鹿児島県霧島市からのREPTは59+60dBとのことで、こちらもそれには驚いてしまいました。
思えばFT-690mk2(2.5W)での運用もEsが出れば6エリアとも楽々なので、当然と言えば当然かもしれません。
画像は1枚目がANT設置の様子です。
小型三脚の運台にL字のアングルを共締めし、そこにBNCのクリップ基台を挟んでいます。
給電点までは地上高およそ1.2mほど。
周りに何もない環境なのでミニ・ANTアナライザーでSWRを測ってみると、
長さ1.5mのカウンターポイズ4本装着時はANTをいっぱいに伸ばした状態で中心周波数が29.200付近。
そしてSWRは1.2前後に収まりました。
ただしカウンターポイズを外すとSWRは3.0を若干切るくらいに跳ね上がります。
ちなみにカウンターポイズはANT根元にクリップで挟むカタチです。
そういえば先日、JARL東京都支部主催のイベントでEBしたオーナーは5.3mの釣竿にEFHWを垂直に這わせてやっているとのこと。
最近はビギナーの購入者も増えていると思いますが、そうしたアイデア習得の場もどこかにあるといいですね。
――――――――――――――――――――――――――――――――――――
・デジピータ―利用の件（RC2の時）
スマホからトーンを直接micで拾わせての実験が成功しました。
iPhoneの「Tone Generator EX」というアプリを使用。
スマホのSPをリグのmicに密着させるやり方で88.5Hzのトーンを送出し、
小平市のデジピータ―(29.07MHz)が開くことを確認しています。
尚、スマホからのトーン入力については免許申請が必要なんじゃないかというツッコミがあったので、
関係各所へ問い合わせてみました。
関東総通：申請書備考欄に「PC等を接続してトーンを入力する」との文言を記載して申請または届け出
ただし、他に同様の申請をした無線機がすでに免許されている場合は手続き不要
JARL：同上
JARD：申請または届け出自体が不要。そのまま使って構わない
見事に見解が分かれました。
総通とJARLが言うには「JARDまたはTSSが一番詳しい」とのことですから、技術的にはそうなのかもしれません。
特にお上は事なかれ主義なので、「詳しくはわからないけど念のために届けておいてね」という匂いがプンプンしました。
――――――――――――――――――――――――――――――――――――

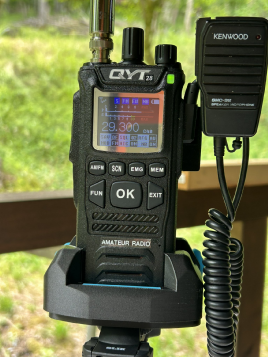

・Kenwood製SPマイクについて
アマチュア無線用にラインナップされたSPマイクは全てシールドケーブル使用とのことです。
なので回り込みの発生は極力回避できそうですね。
ちなみに私が持っているSMC-32と上位機種のSMC-34は定格が一緒でした。
出力感度が-58dB、インピーダンスが2kΩと、どちらも同じ性能のようです。
ただし同社製のイヤホンマイクについてはシールドケーブルの使用はないとのこと。
こちらは回り込み発生の可能性がありますから、使うのは避けたほうが無難だと思います。
――――――――――――――――――――――――――――――――――――
・過去にモービルタイプのQYT CB-27が使えないかと輸入し
JA仕様にメモリ設定後にリセットすると元の海外仕様に戻ってしまい
保証認定が通らないだろうとあきらめていたので、余計に嬉しく思います。
受領後すぐに書面でTSS経由で申請しましたがTSSさんから電話がないので
いつものように関東総通あたりで止まっているのだろうと思います。(1か月以上先でしょう)
気長に待って春になったらQYT28を持って出かけられることを楽しみにしております。
――――――――――――――――――――――――――――――――――――
・肝心の当機種使用で気になる点ですが
①起動音と受話音量が大きくビックリ。
②スキャン機能使用時に信号受信(スケルチ開く)すると受信したchで停止し、
その後幾つかのボタン操作、ch変更ダイヤルが操作不能になるようです。使い方でカバーできるので良しとします(^_^;)
後は、単機能なので特段問題なし。
近所のローカルさんと一度FM交信しましたが、本体sp&mic使用で音質も良い感じです。
自宅のFT991と比較しましたが、受信性能も問題なし。
――――――――――――――――――――――――――――――――――――
・QTY28用のMLAを作りましたので、写真を送ります。
こんばんは、QYT28プロジェクト、年末年始のお忙しい中、ありがとうございます。
色々と触っていますが、ワクワクで楽しんでいます。
こんなアンテナなので、QTY28にSWR計が付いているので、便利です。
家の鴨居にぶら下げて、交信出来るか実験してみますね。
――――――――――――――――――――――――――――――――――――
・前に作った、エセガワントもいい感じにフィットしています。
――――――――――――――――――――――――――――――――――――
コア対策ちょっとしてみた
・使用コア(仕様はメーカーサイトより参照）サトー電気で購入
TDK ZCAT1518-0730（小コア）25Ω (10～100MHz) 、100Ω(100～500MHz)→2個使用しても効果無し
TDK ZCAT2032-0930（大コア）50Ω (10～100MHz) 、100Ω(100～500MHz) → 効果有り
・使用アンテナ
QYT２８純正ホイップ約２０ｃｍ
市販のロッドアンテナ約１３０ｃｍ（ベースローディング）
・結果
①ＱＹＴ純正アンテナ
ＦＭモードはコア無しでＯＫ。
ＡＭモードはコア無しＮＧ。→コア1個でＯＫとなる。
②市販のロッドアンテナ
ＦＭモードはコア無しでＯＫ。
ＡＭモードはコア無しＮＧ。→コア２個でＯＫとなる。但し不安定。
・安い中華製のコア（画像右）⇒全く効果なし
――――――――――――――――――――――――――――――――――――
・QTY28 TSS書面での申請
・TSSに書面で申請を1/9郵送しました。その後、3週間近く
経過しておりますが、まだ返信が無い状況です。
やはり、ネット申請でないと遅いようです。
・オプションアンテナで送信するとVSWRが少し高い状態になること
確認しまして、カウンターポイズか何かを試してみようと思案していますが
免許申請が完了していない状況で、キャリア送信するわけにもいかず
というところです。
・起動時の音が余りにも大きくて、でも消去方法も無くて起動時に
スピーカーを手で押さえて起動しています。
・充電電池 満充電で一週間程度セット装着状態で置いておくと
バッテリーインジケーターが減る表示が出ます。詳細調べていませんが
暗電流があるのかもしれません。保管時は充電電池を外しておいた
方が良いかもしれません。
‥‥
2/4付け免許になりました。
今日 関東総合通信局から、免許がポロッと来ました。
（TSSからは、何もレスポンスありませんでしたが）
今日、山行で 神奈川県の丹沢界隈に行ってきました（見晴らしは良くない）。
ワッチをしましたが、誰もQRVしていませんでした。CQを出したものの空振り。
山の上でも、ノイズでＳは3～4は振ることがわかりました。
Weak people revenge. Strong people forgive. Intelligent People Ignore.
【常に更新中、リロードしてください】
サポートは頒布参加者様の共益費でまかなっています。
たいへんすみませんがご購入者様（および譲り受けた方）以外はサポートできません。
【更新情報】
7/30 【購入者向け無料配布】 徹底解説書Rev2.0
6/20 JARD保証認定機種リストに入りました
――2024―――
5/2 ベランダ用フォールデッドダイポール⇒終了しました
3/24 車載用電源アダプタ
1/7 スペアリチウムイオン電池 ⇒終了しました
――2023―――
10/1～ RC５アップデート受付
9/16～ QYT28用ケース頒布
6/12 【購入者向け無料頒布】モービル用インバータ ⇒終了しました
6/7 【購入者向け無料頒布】モービル用充電器セット ⇒終了しました
5/6～ RC3アップデート ⇒終了しました
5/1 追加購入品のご案内（移動用インバーターセット⇒終了、組み込みバッテリー）
4/3 BULLETIN22-04を一般頒布（受付～100の方）へ郵送、
3/29 RC3アナウンス、
――2022―――
修理事例、分析、改善についてはニャンダース軍曹Blogも参照ください。
http://jo1acw.blogspot.com/
1.購入者サポート
（１）徹底解説書Rev2.0配布 非売品 送料 0円発送中です
| ★メールタイトル⇒ [QYT28徹底解説書２．０希望]（コールサイン） mx6sアットマークybb.ne.jp に送付 メール本文には以下のみ記入お願いします 郵便番号 住所 名前 コールサイン あれば近況など ・購入者（現在オーナー）の方に向けたサービスです ・RC5書き換えのかたは別途ご依頼ください⇒（６） 8月末以降推奨 ・オプション同時希望の方は送料を無料にします⇒（３）～（５） （多数発送のためこのメールでは難しい依頼はご遠慮ください） 8/4-14は夏休みのため発送は出来ません。 |
（２）
ご自宅から飛ばしたい方に、ベランダに簡単に設置可能です。
フルサイズアンテナはロッドアンテナより１ランク上の性能を提供します。
ご自分で揃えられる場合フィーダーはオヤイデ電線のみ扱いです（108円／ｍ）
https://shop.oyaide.com/products/p-4852.html
（３）車載用電源アダプタ 1900円 送料300円【New】
自動車の移動運用ご希望の方のために用意しました。無線機は自動車電源に連動します。
シガープラグまでカールコードですっきり。もちろんシャックでもご利用可能です。
ダッシュボード上のハンディ無線機設置は走行中も視線の移動がなくFBです。
| ★メールタイトル [QYT28自動車用DCアダプタ希望]（コールサイン） mx6sアットマークybb.ne.jp に送付 メール本文には以下のみ記入お願いします 郵便番号 住所 名前 コールサイン 振り込み先は 郵貯 ・ PayPay銀行 振込予定日 ｘｘ月 日頃 振込先をお知らせします |
（４）QYT２８ケースを頒布 価格1750円送料250円
自立します PTT側 マイクコネクタ側
上面 下面 背面
| ★メールタイトル [QYT28ケース希望]（コールサイン） mx6sアットマークybb.ne.jp に送付 メール本文には以下のみ記入お願いします 郵便番号 住所 名前 コールサイン 振り込み先は 郵貯 ・ PayPay銀行 振込予定日 ｘｘ月 日頃 振込先をお知らせします |
スペアのリチウム電池必要の方のリクエストで準備しました。
PSE法によりバッテリー単体販売が違法のため、組み込み部品としての提供になります。
| ★メールタイトル [QYT28バッテリー希望]（コールサイン） mx6sアットマークybb.ne.jp に送付 メール本文には以下のみ記入お願いします 郵便番号 住所 名前 コールサイン 振り込み先は 郵貯 ・ PayPay銀行 振込予定日 ｘｘ月 日頃 振込先をお知らせします |
（６）ブロック-周波数・モード設定のRC５最適化
リリース名
RC1 初期試買分、
RC2 第二ロット受付便号 2-001～099（BULLETIN22-04にてご案内）
RC3 第二ロット受付番号 2-101～、4月、5月分
RC5 2022年9月頒布分から
RC:Relese Candidate、RC5＝Golden Master 最終版の予定です。
QYT最新ファームのAMブロック拡大に合わせ、横浜近郊局の協力により設定が更新されました。
・AMブロックが拡大します
・デジピータ、レピーターへのアクセスを考慮しました
・RC5はRC３においてINブロックとCEブロックを入れ替え、EUブロックの次に２９メガFMブロックが来ます。
・MEMブロックはワッチで便利な周波数もいれました。RC３完了の方はそのままでもOKです。
・RC5はRC5-ノーマルとRC5-BEEP（EUブロックに0.2秒の極短の上品なビープ付加）があります
RC5への対応はセンドバックで対応します。
| ★返送時、最速にする方法（レターパック） レターパックプラスにて、一週間以内に戻ります。 本体をエアーキャップで巻き、SASEまたは宛名ラベルを同封してください。 クロネコの場合はセンター店へ翌週末に発送になります。  EUブロックBEEPなし、BEEP付きを明記 あてさき：221-0843横浜市神奈川区松ヶ丘77-15 CRkits中島宛 電話 045―321―2671 |
２．28MHz伝搬
コンディションよかったら、SNS,Webページは後回し。オンエアしてバンドをにぎやかしましょう。
https://hfstart.nict.go.jp/jp/
３．到着後、共同参加者→頒布側対応
・品物が足りない→メール下さい
・ご感想→ありがとうございます。現在QRLのためメールへのレス短くなります。
・定量評価、発見、QSO実績→各自公開下さい、メール可→本ページに転載→各局にフィードバック
・BBS書き込み→本ページに転載→購入者各局にフィードバック
・保証認定通った→おめでとうございます！
・QSO出来た、Es出来た、DX出来た→おめでとうございます！！
・リグQSYしたい→転売先の方まではサポートできません。
・ｘｘについて回答が欲しい→（1）Ｗｅｂ、（2）送付されたもの、（3）こちらが情報のすべてです
４アマ機種のため詳しく説明しています。これ以上はありません。
４．送信機系統図
パワポファイル
https://jl1kra.sakura.ne.jp/qyt28-block.ppt
最近の実績ベース：JARD 1-3週間→関東総通1週間→免許状
５．追加技術情報
◆SINAD測定：（続報＋追加実測データ）JA5GHK/exさん
QYT28の受信感度測定を行いましたので、結果を添付します。
SNR:10dBとして、全高調波歪み率計の数値で31.6%以上、とすると
AM：2.24[uV] FM：1.0[uV] となりました。
信号発生器の変調信号の歪み率も含まれているためか、入力信号大で
ノイズが小さく聞こえる場合でも、歪み率の数値があまり下がりません。
特に、FMの場合は、何かノイズが感じられます。
（機種比較表 既存機にくらべ特段高くはない、スペックは達成）
| 機種 | AM 測定条件 SNR(dB) |
AM感度 TYP |
FM 測定条件 SINAD(dB) |
FM感度
TYP |
その他 |
| QYT28 | 10dB |
1uV |
10dB |
１uV |
RF＋
UA31136 |
| 実測 QYT28 |
10dB |
2.24uV |
10dB
(12dB) |
1.0uV
(-3dBu/0.85uV) |
* |
| VX-3 | 10dB
(1.8～30MHz) |
3uV |
12dB
(30～54MHz) |
0.35uV |
|
| 実測 VX-3 |
10dB |
-11dBu /0.28uV |
12dB |
-16dBu
/0.16uV |
* |
| FT-857 | 10dB |
2uV |
12dB |
0.5uV |
|
| FT-1XD | 10 dB SN
(0.5～30 MHz） |
3 uV |
12 dB
(30～54 MHz, NFM) |
0.35 uV |
|
| AZ-11 | 無し |
無し |
12 dB |
0.16uV |
神機？ |
| IC-R5 | 10dB S/N
（1kHz 30％ MOD） 5.000 ～ 29.995MHz |
－3dBμ
/0.71uV |
12 dB
（1kHz ±3.5kHz DEV） 5.000 ～ 29.995MHz |
－14dBμ
/0.2uV |
TA31136
同一IC |
| IC-R6 | ↑ |
－1dBμ
/0.9uV |
↑ |
－12dBμ
/0.25uV |
NJM2552V |
| XXXX |
ネットではIC-R6とは同等との受信リポートあり。
**AM,FMそれぞれの測定感度はスペックシートに無し
・メーター軽い？
初心者の方へ、Sメーター＝感度ではありません。
コードレスホン用の復調ICを受信に使っているのでS表示に使う
RSSI(Receive Signal Strength Indicator)のダイナミックレンジが狭い。
同じICを使っているIC-R5と同じ。受信をしているとSと了解度が一致しない。
S=7でも了解度がよい時、悪い時があるのがわかるはず。
受信実力はAZ-11と同等です。
◆ACアダプタ、リチウム電池
パックフル充電12.5V⇒パック終了電圧11.1V
１６V １A 純正品PSEなし
１５V 1A PSE対応品：12.5Vフル充電＝セル4.2V
１５V 0.8Aに：LED赤点滅、12.2V＝セル4.1Vまでにて充電終了
放電完了電圧11.1V（セル3.7V：傷まない）
バッテリーのシャットダウン時→電圧０V
SoC理解（送信時２A＝0.5C、受信時800mA＝0.2C）
電圧ゲージと実際の電圧リチウム電池の学習
万一燃えたらどうするか（水をぶっかける、バケツに沈める、外に出す）
屋外で使うときは落下に気を付けてください
◆ロッドアンテナ比較（２７Ｍ vs ２８Ｍ）
最近見かける２８Mハムバンド用ロッドアンテナは追加で買うべき？
表：アンテナと受信ＲＳレポート比較
| ＴＸ側ＡＮＴ | ２７M ロッドアンテナのみ |
２７M ＋カウンターポイズ |
２８M ロッドアンテナのみ |
２８M ＋カウンターポイズ |
| ＲＸ ２９．３（FM） | 56/56 |
56-57/56-57 |
56/56 |
56-57/56-57 |
| ＲＸ ２８．３０５（AM) | 56/56 |
57/57 |
56/56 |
57/57 |
２７Mも２８Mも手持ちアンテナ単体では送信時SWR＞２、受信ＲＳに差はなし、
いずれもカウンターポイズによりアナライザーではバンド内の送信はSWR＜２に下がる
カウンターポイズで送受ともにＳは＋１アップ！
あたりまえですが、ロッドアンテナの伸縮により中心周波数を調整可能。
◆ファイナル熱問題関係
解決されたため別ページに移しました
現在頒布中の物は全数対策済みです
６．徹底解説書の訂正
・機能全般、実機優先です
・p8：ブロック図 RF pre 3SK294 :実機上確認
.・トランジスタ MJE-2955
・p12：バッテリ 4セル→3セル
・p13：簡易測定 400kHz→400Hz
・その他文章がへん、、、。
７．各局からの運用・使用・実験報告 フィードバック
頂いたメールなどから各局に役立つ情報を適宜引用します。
上手くいかなかったことも有用な情報です。Ｅｓ関係はメール多数のため省略します。
――――――――――――――――――――――――――――――――――――
・AMRC配布冊子
６ｍＡＭロールコールグループのハムフェア配布冊子２０２２の５０ページに
３エリアの購入者様がQYT28をレビューされています。たいへんFBな記事になっています。
https://drive.google.com/drive/folders/16tu4zXEgDzr-3pIsrNMQpOxiXkbbt6rl
――――――――――――――――――――――――――――――――――――
・復活メッセージ多数
35年位前の29MHzブーム？のときからしばらく10mFMにはまっていましたが、
ごたぶんもれず仕事等が忙しくなり 他バンドを含めてアクテビティ駄々下がりでした。
というわけで10mFMには思い入れが有り、ディスコンになってからAZ11を知ったときは本当に残念でした。
今回のQYT28頒布はそういう意味で私にとって非常にうれしい出来事でした。
――――――――――――――――――――――――――――――――――――
・初心者向けに運用スタイルの紹介
肝心のcondexは低下気味で局数は僅かでしたが、
中でも鹿児島県霧島市からのREPTは59+60dBとのことで、こちらもそれには驚いてしまいました。
思えばFT-690mk2(2.5W)での運用もEsが出れば6エリアとも楽々なので、当然と言えば当然かもしれません。
画像は1枚目がANT設置の様子です。
小型三脚の運台にL字のアングルを共締めし、そこにBNCのクリップ基台を挟んでいます。
給電点までは地上高およそ1.2mほど。
周りに何もない環境なのでミニ・ANTアナライザーでSWRを測ってみると、
長さ1.5mのカウンターポイズ4本装着時はANTをいっぱいに伸ばした状態で中心周波数が29.200付近。
そしてSWRは1.2前後に収まりました。
ただしカウンターポイズを外すとSWRは3.0を若干切るくらいに跳ね上がります。
ちなみにカウンターポイズはANT根元にクリップで挟むカタチです。
そういえば先日、JARL東京都支部主催のイベントでEBしたオーナーは5.3mの釣竿にEFHWを垂直に這わせてやっているとのこと。
最近はビギナーの購入者も増えていると思いますが、そうしたアイデア習得の場もどこかにあるといいですね。
――――――――――――――――――――――――――――――――――――
・デジピータ―利用の件（RC2の時）
スマホからトーンを直接micで拾わせての実験が成功しました。
iPhoneの「Tone Generator EX」というアプリを使用。
スマホのSPをリグのmicに密着させるやり方で88.5Hzのトーンを送出し、
小平市のデジピータ―(29.07MHz)が開くことを確認しています。
尚、スマホからのトーン入力については免許申請が必要なんじゃないかというツッコミがあったので、
関係各所へ問い合わせてみました。
関東総通：申請書備考欄に「PC等を接続してトーンを入力する」との文言を記載して申請または届け出
ただし、他に同様の申請をした無線機がすでに免許されている場合は手続き不要
JARL：同上
JARD：申請または届け出自体が不要。そのまま使って構わない
見事に見解が分かれました。
総通とJARLが言うには「JARDまたはTSSが一番詳しい」とのことですから、技術的にはそうなのかもしれません。
特にお上は事なかれ主義なので、「詳しくはわからないけど念のために届けておいてね」という匂いがプンプンしました。
――――――――――――――――――――――――――――――――――――
・Kenwood製SPマイクについて
アマチュア無線用にラインナップされたSPマイクは全てシールドケーブル使用とのことです。
なので回り込みの発生は極力回避できそうですね。
ちなみに私が持っているSMC-32と上位機種のSMC-34は定格が一緒でした。
出力感度が-58dB、インピーダンスが2kΩと、どちらも同じ性能のようです。
ただし同社製のイヤホンマイクについてはシールドケーブルの使用はないとのこと。
こちらは回り込み発生の可能性がありますから、使うのは避けたほうが無難だと思います。
――――――――――――――――――――――――――――――――――――
・過去にモービルタイプのQYT CB-27が使えないかと輸入し
JA仕様にメモリ設定後にリセットすると元の海外仕様に戻ってしまい
保証認定が通らないだろうとあきらめていたので、余計に嬉しく思います。
受領後すぐに書面でTSS経由で申請しましたがTSSさんから電話がないので
いつものように関東総通あたりで止まっているのだろうと思います。(1か月以上先でしょう)
気長に待って春になったらQYT28を持って出かけられることを楽しみにしております。
――――――――――――――――――――――――――――――――――――
・肝心の当機種使用で気になる点ですが
①起動音と受話音量が大きくビックリ。
②スキャン機能使用時に信号受信(スケルチ開く)すると受信したchで停止し、
その後幾つかのボタン操作、ch変更ダイヤルが操作不能になるようです。使い方でカバーできるので良しとします(^_^;)
後は、単機能なので特段問題なし。
近所のローカルさんと一度FM交信しましたが、本体sp&mic使用で音質も良い感じです。
自宅のFT991と比較しましたが、受信性能も問題なし。
――――――――――――――――――――――――――――――――――――
・QTY28用のMLAを作りましたので、写真を送ります。
こんばんは、QYT28プロジェクト、年末年始のお忙しい中、ありがとうございます。
色々と触っていますが、ワクワクで楽しんでいます。
こんなアンテナなので、QTY28にSWR計が付いているので、便利です。
家の鴨居にぶら下げて、交信出来るか実験してみますね。
――――――――――――――――――――――――――――――――――――
・前に作った、エセガワントもいい感じにフィットしています。
――――――――――――――――――――――――――――――――――――
コア対策ちょっとしてみた
・使用コア(仕様はメーカーサイトより参照）サトー電気で購入
TDK ZCAT1518-0730（小コア）25Ω (10～100MHz) 、100Ω(100～500MHz)→2個使用しても効果無し
TDK ZCAT2032-0930（大コア）50Ω (10～100MHz) 、100Ω(100～500MHz) → 効果有り
・使用アンテナ
QYT２８純正ホイップ約２０ｃｍ
市販のロッドアンテナ約１３０ｃｍ（ベースローディング）
・結果
①ＱＹＴ純正アンテナ
ＦＭモードはコア無しでＯＫ。
ＡＭモードはコア無しＮＧ。→コア1個でＯＫとなる。
②市販のロッドアンテナ
ＦＭモードはコア無しでＯＫ。
ＡＭモードはコア無しＮＧ。→コア２個でＯＫとなる。但し不安定。
・安い中華製のコア（画像右）⇒全く効果なし
――――――――――――――――――――――――――――――――――――
・QTY28 TSS書面での申請
・TSSに書面で申請を1/9郵送しました。その後、3週間近く
経過しておりますが、まだ返信が無い状況です。
やはり、ネット申請でないと遅いようです。
・オプションアンテナで送信するとVSWRが少し高い状態になること
確認しまして、カウンターポイズか何かを試してみようと思案していますが
免許申請が完了していない状況で、キャリア送信するわけにもいかず
というところです。
・起動時の音が余りにも大きくて、でも消去方法も無くて起動時に
スピーカーを手で押さえて起動しています。
・充電電池 満充電で一週間程度セット装着状態で置いておくと
バッテリーインジケーターが減る表示が出ます。詳細調べていませんが
暗電流があるのかもしれません。保管時は充電電池を外しておいた
方が良いかもしれません。
‥‥
2/4付け免許になりました。
今日 関東総合通信局から、免許がポロッと来ました。
（TSSからは、何もレスポンスありませんでしたが）
今日、山行で 神奈川県の丹沢界隈に行ってきました（見晴らしは良くない）。
ワッチをしましたが、誰もQRVしていませんでした。CQを出したものの空振り。
山の上でも、ノイズでＳは3～4は振ることがわかりました。
Weak people revenge. Strong people forgive. Intelligent People Ignore.
