SW-3B ｓunspot 紹介ページ【保証認定OK】
　他には見ないコンパクトハイバンドQRP機です

What's New
注文方法はページの一番最後です
保証認定の方法を解説したページを改訂しました　New！
必要な方には頒布時に測定データを提供します。
代理で測定する位置づけです。頒布側で保証するものではありません。

特徴
・超小型移動用、国内・国外向に完璧、１４・１８・２１・２４・２８MHｚ搭載
・定評のBD4RGデザイン
・高機能CPUによる多チャンネルバンド、モードメモリ、
・エレキー搭載、縦振り自動識別、CQメッセージ
・NE612＋クリスタルフィルタのシングルスーパー、ピュアCW機
・AF-AGCによるSメータ、パワーメーター表示あり
・送信機系統図提供により免許申請へのハードル下げ

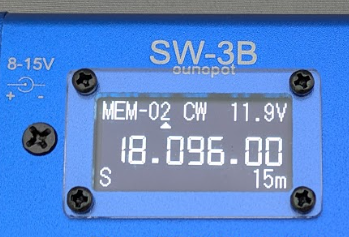

・表示部ネガポジ反転、OLEDになりました。
SW-3B 　取扱説明書（英語）　　!
SW-3B 　取扱説明書（日本語）　　!
SW-3Bトラブルシュート＆保守マニュアル（KL7KN)
SW-3Bトラブルシュート＆保守マニュアル（KL7KN日本語版)　

基本操作はSW-3Bと同じです。
ハイバンドのためパワーはノミナル２－３Wです（＠１２V）。

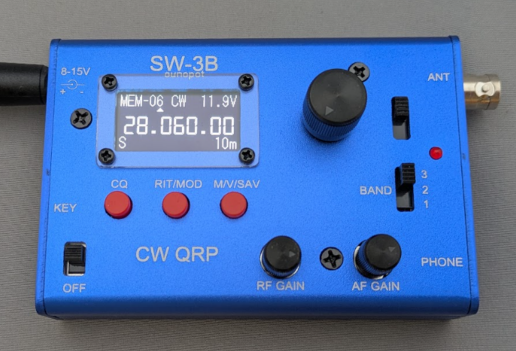

スライドSW によるバンド切り替え
BAND１＝14MHz、BAND2＝１８，２１MHｚ、ＢＡＮＤ３＝２４，２８MHz

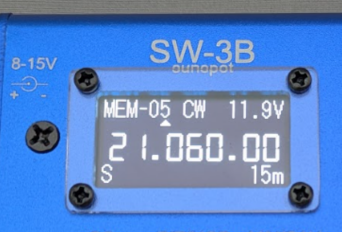

２１⇔１８の間、２８⇔２４の間はMEM経由でジャンプできます。
　⇒　

シリーズ差分比較表、何しろ軽量でPOTAに人気
SW-3B
 SW-3B-Sunspot
高さ　　W（㎜）
25
25
幅　　　H（㎜）
104
104
奥行き　D（㎜）
71
71
重量（ｇ）
180
180
エレキー機能
○
○
メッセージ数
１
１
リチウム電池内蔵


筐体カラー
黒
青メタ
RFアッテネーター
○
○
POメーター表示
○
○
バンド
7/10/14
 14/18/21/24/28
機能ボタン数
３
３

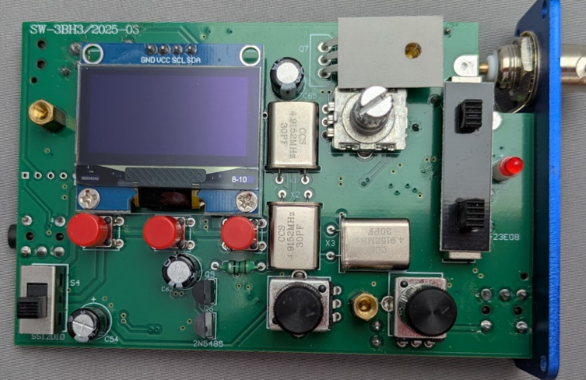

基板表面はSW-3Bとほぼ変わらず

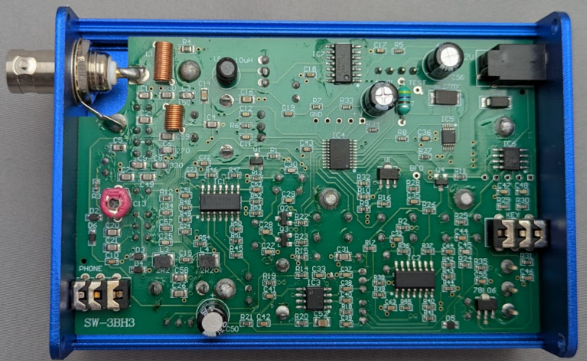

裏面は当然のことながらインダクタなど色々変わっているようです。

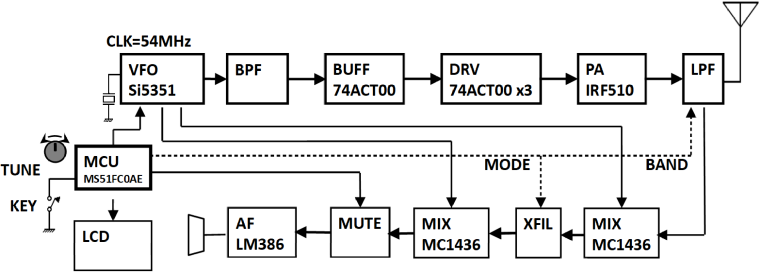

送信機系統図（ミキサーがMC1436に変わっています）

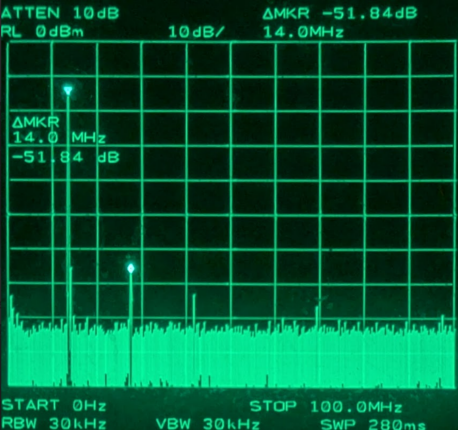

新スプリアスは14MHzにて-50dBに達しているので、そのまま申請できます。
他のバンドはギリギリか数ｄB割りますので、アンテナカップラー併用としてください。



付属品：DCケーブル、BNC⇔UHFコネクタ変換

仕様　
・外形　10４*71*25mm
・重量　180g　
・電源電圧　8-15V
・消費電流　
　受信時　45/40mA
　送信時１A@12V
・周波数範囲　
　受信12-16MHz、16-22MHｚ、22-29.7MHz CW/SSB
　送信14.0-14.35MHz、18.068-18.168MHz、21.0-21.45MHz、
　24.89-24.99MHz、.28-28.5MHz CW
・モード CW, CWR, USB, LSB. CW （CWのクロスモードQSO可能）
・メモリ　8ch　OFF時最終状態保持
・不要輻射　-50dBc（FCC準拠）
・QSK　フルQSK
・AGC　AF-AGC
・フィルター　約400Hz(CW)、2.0kHz(SSB)
・局部発振器　DDS 基準周波数54MHz
・RF出力　約5W@12V
・サイドトーン　600Hz
・LCD表示　
　バックライト　電圧、Sメータ、パワー、周波数、モード、キーヤ速度
・キーヤー　内蔵5-40WPM（標準15WPM)
・フロントパネル
　プシュボタン付チューニングエンコーダ
　AFボリューム
　メモリ/VFO/SAVEボタン
　RIT/XIT/Speedボタン
　ON/OFFスイッチ
　送信状態LED（赤）
　フォーンジャック3.5㎜
・リアパネル
　Key/Paddle、　DCジャック（センタープラス)、BNC.


■注意点
・本機に限らず中国製の3.5mmジャックは華奢なつくりのため接触不良が起きやすいです
抜き差しはていねいに、こじったりしないようにして下さい。

・BNCコネクタはRG-58Uなどセンターピンの太いものがあります。
　差さらない場合には無理にこじらずコネクタを壊さないようにして下さい。

■オプションアクティブスピーカ（コンパニオンSP)



２時間くらいで充電完了します。本体の音量調整は２段階。
ロックを外すとベローズで延長し音質が向上します。
あたりまえですが、丸いまま固いところに置いたときはビビります。
共同購入：
以下の枠内をテキストコピー、記入編集してメール
mx6s(ｱｯﾄﾏｰｸ)ybb.ne.jp
Subject ：SW-3B Sunspot 共同購入希望（コールサイン）

■頒布参加情報（そのまま宛先ラベルになります）

　・郵便番号：
　・住所：
　・お名前：
　・コールサイン：
　・電話番号：
 ・振込：　PayPay銀行、郵貯送金ぱるる　←いずれか選択
　・振り込み予定日（　月　日）　←予定日を早く頂けると準備助かります


■ご注文・本体　

完成品　３1，８００円（送料６00円）
（DCケーブル、申請用の送信機系統図添付）

■ご注文・オプション
　ご注文時はオプションの送料は不要です。

(1)予備ファイナルセット　400円　
　IRF510　２個入り
（2） EIAJ＃２キット　400円サービス中
　　2.1㎜DC⇒EIAJ＃２変換コネクタ、ハンダ付け用EIAJ＃２プラグのセットです
（3）コンパニオンスピーカー　800円
　　アンプ＆充電池入りミニスピーカー
（４）保証認定用スプリアス測定データ（代表バンド14MHz）
　　測定器の無い方、初心者の方に無料で対応します。

保証体制
頒布価格から僅かな予備費を積み立てることにより、予備品も用意
国内頒布品は通常使用における頒布後１年間保証します。
水濡れ、屋外使用落下、ファイナルの破損は保証しません。

基本はAsIs提供の無線機です。JAのハム仲間が安く楽しめるように
ニューカマーが増えることを夢見て頑張っています。
過度なサービス要求をされる方はお断りすることがあります。

頒布作業はボランティアです。営利事業ではありません。
Amazon・ネットショップなどのような即時対応を求めないでください。
メール返信は週末、数日後になることもあります。ご理解ください。

その他共同購入の流れはKN-Q7A（KN-Q7A自体は販売終了）に準じます。
de JL1KRA
