CR-123 初級ワイヤレス通信キット  NEW！


ワイヤレス電信キット、免許不要！
　 音声電信F2トランスミッターとセパレート受信機
　　１・２・３ステップにて無線通信を実体験します

　　　　　　
What's New
　新発売、免許不要の送受信機キット
　正式アナウンスは5/22以降です

■概要
　ワイヤレス工作のエントリーポイントを作りました。スマホってどうしてつながるの？、
電波って面白い、
　本当ならハムの免許を取るのも一案ですが、手間もお金もかかり過ぎます。

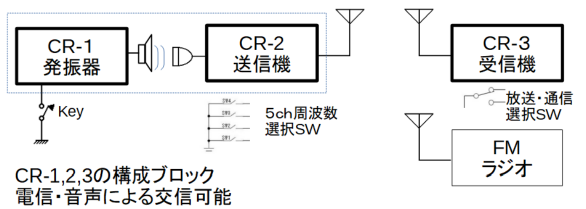

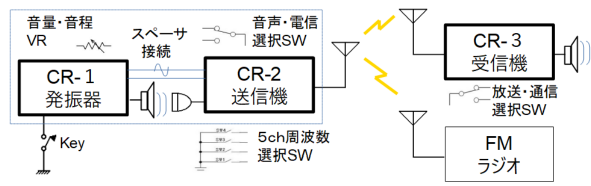

そこで簡単に楽しめるキットを作りました。CR-1、2は送信側、CR-3は受信側となります。
２セット用意すれば交信もできますよ。



■マニュアル

CR123v8.pdf全体説明書New!（改訂中）

CR1-detail-manual.pdf　CR-1製作詳細（JM1匿名局による）
CR2-detail-manual.pdf　CR-2製作詳細（JM1匿名局による）
CR3-detail-manual.pdf　CR-3製作詳細（JM1匿名局による）

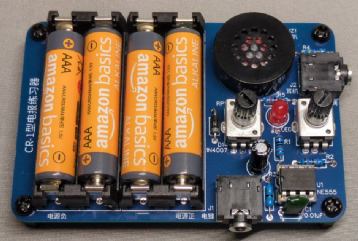

■CR-1 低周波AFオシレーター

定番NE555を用いた低周波発振器です。音量、ピッチを変えられます。
電鍵を接続して使用します。静かに練習したいときはイヤホンを使ってください。

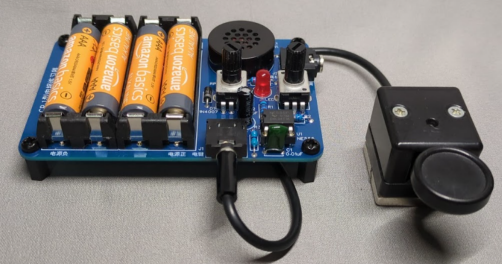

同時頒布中のQU-２１A電鍵を接続したときの様子です。

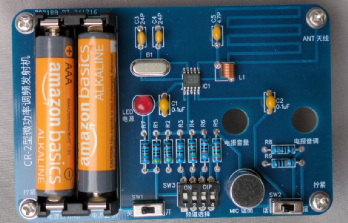

■CR-2 FMトランスミッタ

専用ICを用いたFMトランスミッタです。DIP SWによって送信周波数を88MHz近辺の５チャンネルに設定iします。

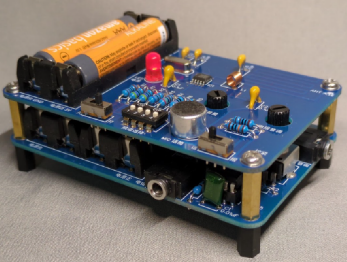

CR-2はCR-1と重ねることができます。金属スペーサーにより信号がCR-2側に伝わります。
またはCR-1の発信音をCR-2のマイクから拾い、F2変調方式として送信出来ます。

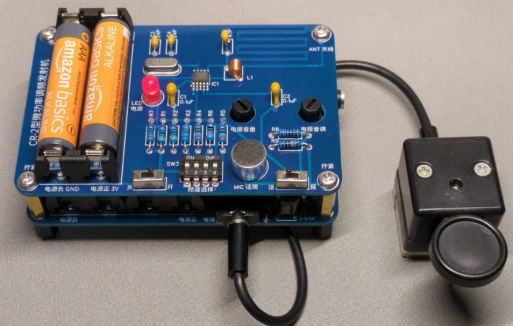

重ねた状態で電鍵を接続しています。スイッチの設定を間違わないようにしてください。

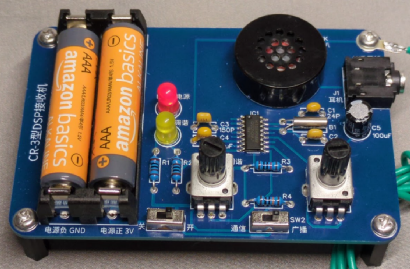

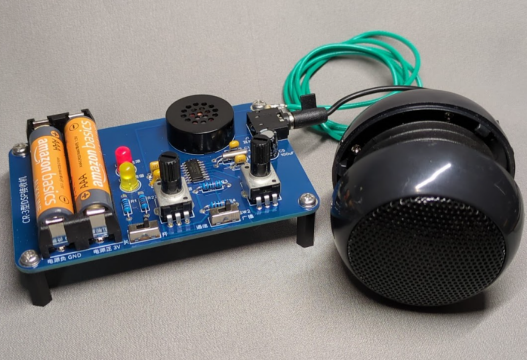

■CR-3　DSP式FM受信機

ワンチップのKT0936　ICを用いたFMレシーバーです。小さなスピーカーも搭載しているのでモニターできます。


外部アクティブSPを付けると済んだきれいな音がします。
KT0936は真空管アンプ用のFMチューナとして使われている方もいるくらい音質の良いFM受信ICです。


■練習用電鍵 （QU21A、数量限定）
・大型マグネット固定式＆磁性体プレート付き
・小型ケースに収納されるの全部入り
・数量限定で特別価格にて提供します、単品売りは特別価格になりません

　　 　

　 　
・パドル本体、マグネット付き
・マグネット固定用メタルプレート（両面テープ、アルミ筐体などに張り付ける）
・調整ヘキサゴナルレンチ
・収納ケース、
・3.5㎜ミニプラグ


■音量アップ用ミニアクティブSP （コンパニオンSP）
・充電用USBケーブル付き
・充電2時間・フルパワー使用１．５時間程度


【入手方法】

mx6s(＠小文字にして)ybb.ne.jpまで以下の定型文にてお知らせください。
自作普及が目的ですので営利事業ではありません。
製作中の部品破損はサポートいたします。過剰なサービス依頼はお断りします。
学校・クラブ製作などで多数購入される場合には、別途ご相談ください。

Subject ：ＣＲ１２３ 共同購入希望（コールサインまたはお名前）

■あてさき
　・お名前：
　・コールサイン：（なくてOK）
　・郵便番号：
　・住所：
　・電話番号：

■価格：
・CR1　トーンオシレータ　1800円
・CR2　FM トランスミッタ 1800円
・CR3　FM DSP受信機 1800円
――――ここまで、CR123フルセット５４００円①

・QU21A　電鍵　ケース入り　2400円:
――――CR123＋QU21A電鍵セット購入　７８００円②

・ミニSPKR　　７５０円
――――CR123＋電鍵＋スピーカ全部入り ８５５０円③

＋送料430円 レターパック

合計①⇒５８３０円、②⇒８２３０円、または③⇒８９８０円

■振込 　
　・口座（PayPay銀行、郵貯：いずれか選択）
　・振り込み予定日：（　月　日）・返信後すぐ
をメールでお送りください。振込先をご連絡します。
頒布作業はボランティアです。Amazon・ネットショップなどのような営利事業ではありません
メール返信は週末、数日後になることがあります。ご理解ください。
どうしてもメールが届かないときはXのDMをお使いください。


その他共同購入の流れはKN-Q7A（KN-Q7A自体は販売終了）に準じます。

de JL1KRA
